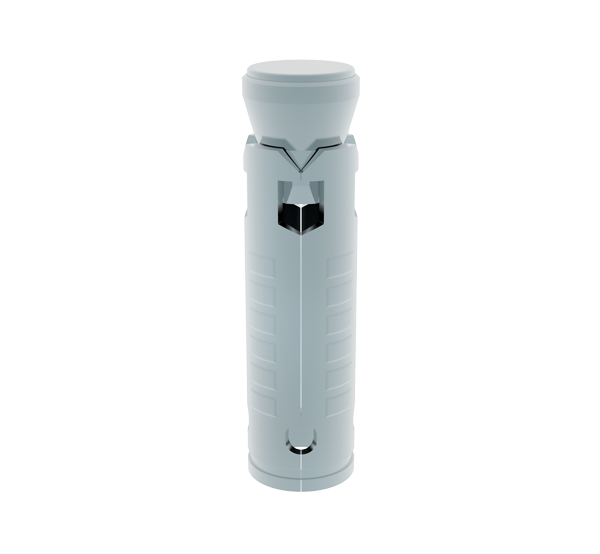

M10*75 Çekmeli Çelik Dübel
Kategori
Stok Kodu
M1075
Fiyat
0,29 USD + KDV
Havale
12,17 ₺
(%2,00 havale indirimi)
*2,07 ₺ den başlayan taksitlerle!!
12,42 ₺
Çekmeli Dübel
Genel Özellikler
- Normal civata ve saplama ile kullanılabilir.
- Uygulanan depiğe yanlarda açılan kulakçıklar ile dengeye oturan ve dönme yapmayan, çekme mukavemeti yüksek olan bir dübeldir.
- Kullanılan cıvata ve boyuna dikkat edilmelidir. L= hv + t
- Saplamalarda somun ve pul uzunluğu dikkate alınmalıdır.
- Paslanmalara karşı çinko kaplıdır. (5-8 Mikron)
| Ölçüler | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|
| Tek dübel için müsaade edilen yük emniyetli çekme yükü ( kN ) 5.6 cıvata |
0.8 | 3.5 | 5.0 | 7.4 | 8.4 |
| Uygun Aks ve kenar uzaklığında Eğilme momenti ( Nm ) 5.6 cıvata | 5.1 | 12.5 | 24.9 | 43.7 | 85.0 |
| Kod No | M | L (mm) |
ØD (mm) |
H (mm) |
t* max (mm) |
İki Dübel Arası Min. c (mm) |
Dübelin Kenardan Min. Uzaklığı d (mm) |
Uygulanacak Malzemenin Min.Kal. e (mm) |
Poşet Adeti | Poşet kg |
|---|---|---|---|---|---|---|---|---|---|---|
| IDCE06 | M6 | 45.0 | 10 | 50.0 | 7 | 260 | 130 | 160 | 1000 | 11.21 |
| IDCES08 | M8 (S) | 57.0 | 12 | 60.0 | 9 | 300 | 150 | 200 | 500 | 7.75 |
| IDCES10 | M10 (S) | 63.0 | 15 | 70.0 | 11 | 360 | 180 | 200 | 250 | 7.75 |
| IDCES12 | M12 (S) | 75.0 | 18 | 85.0 | 13.5 | 460 | 250 | 240 | 200 | 10.65 |
| IDCE16 | M16 | 90.0 | 24 | 110.0 | 17.5 | 520 | 250 | 320 | 100 | 10.40 |
